在生產(chǎn)過程中，存在鐵水包包壁耐火磚壁后滲鐵及整體上漲的問題。鐵水包在線運(yùn)轉(zhuǎn)時(shí)，熱檢可發(fā)現(xiàn)鐵水由包壁磚縫滴落，嚴(yán)重時(shí)甚至流出; 拆解鐵水包時(shí)，發(fā)現(xiàn)在鐵水包工作層與保護(hù)層之間存在鐵片夾層。

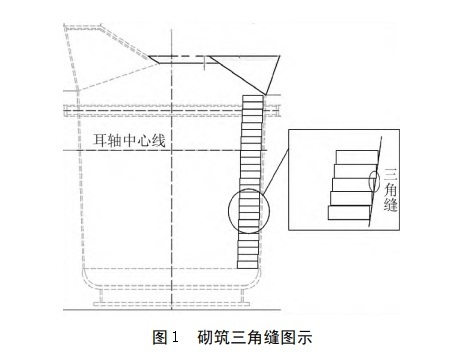

因鐵水包包殼為“倒梯形”結(jié)構(gòu)，在進(jìn)行內(nèi)襯耐材砌筑時(shí)，通常采用耐火磚水平砌筑，耐火磚垂直面與傾斜的包殼之間存在三角區(qū)，形成砌筑難以填充飽滿的“盲區(qū)”，如圖1所示。在KR高速攪拌作用下，鐵水突破磚縫限制滲入該“盲區(qū)”予以儲(chǔ)存，在轉(zhuǎn)爐兌鐵、熱態(tài)檢查時(shí)，受重力影響，儲(chǔ)存的鐵水滴落流出，如此往復(fù)沖刷磚縫，造成磚縫侵蝕加速，耐材失效風(fēng)險(xiǎn)加大，甚至鐵水包漏鐵發(fā)生安全事故。

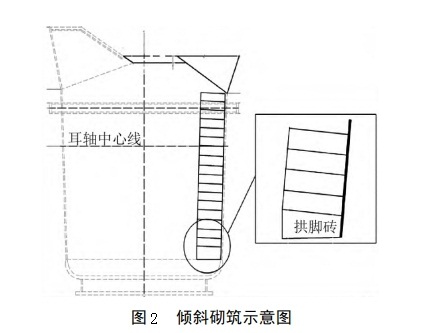

在生產(chǎn)實(shí)踐中，采用增加起步“拱腳磚”的方式（圖2），使內(nèi)襯耐材斷面與鐵水包包殼斜度一致的方法避免“三角縫”的出現(xiàn)，消除夾層儲(chǔ)鐵區(qū)，阻斷鐵水滲透通道，提高磚縫抗侵蝕能力。并且在包口部位焊接加強(qiáng)壓料板，增強(qiáng)對(duì)耐材的下壓力，以抵抗鐵水浮力造成的不良影響。通過以上兩種方法，鐵水包鉆鐵及上漲問題得到有效遏制，鐵水包在線運(yùn)行安全性得到大大提升。
較長(zhǎng)一段時(shí)間，鐵水包內(nèi)襯檢查依靠熱態(tài)人工經(jīng)驗(yàn)性以及冷態(tài)下線殘厚測(cè)量，這種檢查方式存在較大弊端，一是熱態(tài)人工經(jīng)驗(yàn)性檢查以目測(cè)為主，經(jīng)驗(yàn)依賴性較強(qiáng)，易存在主觀判斷性失誤; 二是冷態(tài)下線檢查需要鐵水包頻繁下線，內(nèi)襯耐材需多次承受二次氧化、熱震損害等不利因素的影響，對(duì)鐵水包安全穩(wěn)定運(yùn)行造成負(fù)面影響。為在生產(chǎn)過程中完成對(duì)鐵水包熱態(tài)狀態(tài)下的監(jiān)測(cè)，主要從包殼在線測(cè)溫和包襯殘厚監(jiān)測(cè)兩個(gè)方面進(jìn)行監(jiān)控系統(tǒng)升級(jí)。對(duì)鐵水包包殼在線測(cè)溫功能在鐵水包起吊位置布設(shè)紅外測(cè)溫裝置，其測(cè)溫范圍25～275 ℃，精度 ± 1 ℃，可對(duì)鐵水包包壁、包底無死角監(jiān)控。同時(shí)具備超溫報(bào)警、溫度數(shù)據(jù)存儲(chǔ)功能，便于后續(xù)數(shù)據(jù)分析。
