炭素膠泥不僅要與炭磚有很好的粘結(jié)強度，而且考慮在施工條件下，溫度較低，砌筑的炭磚在搗結(jié)碳素搗打料時不被震動二松動，因而要求炭素膠泥在室溫下具有一定的粘結(jié)強度，為此我公司對所生產(chǎn)的炭素膠泥與國外的一種炭素膠泥同時進行對比試驗。

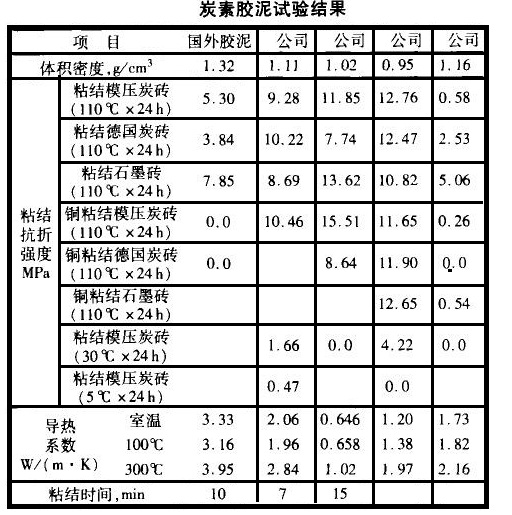

所取的炭素膠泥試樣，均在技術(shù)中心進行粘結(jié)抗折強度、體積密度、導(dǎo)熱系數(shù)、粘結(jié)時間等幾項性能試驗。每種炭素膠泥，分別用模壓小炭磚、德國7RDN炭磚、石墨炭磚和60mmX40mmX35mm的銅塊進行粘結(jié)抗折試驗，試樣粘結(jié)后在110℃X24h烘干后檢驗抗折強度。另外，進行了模壓炭磚30℃X24h和5℃X24h的粘結(jié)抗折強度試驗。導(dǎo)熱系數(shù)是將炭素膠泥在紙盒中經(jīng)110℃X24h固化后切出導(dǎo)熱系數(shù)試樣，然后檢測導(dǎo)熱系數(shù)。性能檢驗結(jié)果見下表1。
國外炭素膠泥和國內(nèi)炭素膠泥相比，其主要優(yōu)勢是體積密度較高，估計是其結(jié)合劑和國內(nèi)的不同，試驗成型時試樣較致密，所以導(dǎo)熱系數(shù)稍高于國內(nèi)產(chǎn)品。我國對炭素膠泥的結(jié)合劑應(yīng)重視研究。采用了三種炭素膠泥，對模壓炭磚與銅塊粘結(jié)試驗表明，三種膠泥在110℃X24h烘干后均有很好的粘結(jié)強度。在30℃X24h干燥后，僅有一種膠泥有一定的粘結(jié)強度。在5℃X24h下有0.47MPa的粘結(jié)強度，其他均無粘結(jié)強度
炭素膠泥的導(dǎo)熱系數(shù)：炭素膠泥由于樹脂較多，未經(jīng)高溫炭化，導(dǎo)熱系數(shù)都較低，僅1~3W/（m·K），開發(fā)導(dǎo)熱系數(shù)較高的膠泥是碳素膠泥用哪個實現(xiàn)的性能。目前使用時應(yīng)盡可能減薄磚縫，以減少炭素膠泥對導(dǎo)熱系數(shù)的影響。

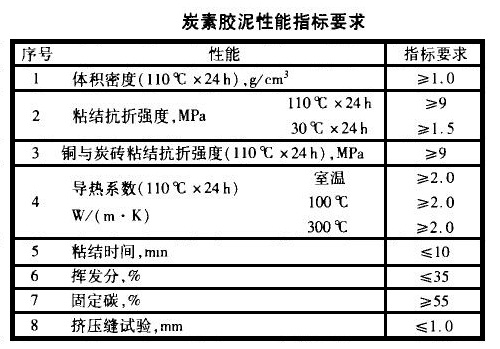

根據(jù)以上實驗結(jié)果，確定了碳素膠泥的技術(shù)指標見下表2國內(nèi)炭素膠泥的生產(chǎn)應(yīng)加強結(jié)合劑的研究，以提高碳素膠泥成型的致密性、體積密度、導(dǎo)熱系數(shù)。
