近年來，我國先后從國外引進了3萬t新工藝炭黑反應爐，其內襯耐火材料由國外引進，為使耐火材料國產化，我們先后研制了高純高密度剛玉磚、鉻剛玉磚、鉻剛玉澆注料和鉻鋯剛玉質澆注料，并成功應用于該反應爐內襯。為進一步提高耐火材料的使用壽命，我們又研制出高純鋯磚及與其配套使用的氧化鋯空心球澆注料。本文著重論述了氧化鋯空心球澆注料的研制。
2試驗
2.1原料
澆注料中骨料采用二氧化鋯空心球，粒度為5 ~ 3mm，3 ~ 1 mm，1 ~ 0 mm，其自然堆積密度為 1.8~2.5g·cm3。粉料部分為電熔的CaO穩定立方二氧化鋯細粉(<0.044 mm)及單斜二氧化鋯微粉(<5um)。原料的化學組成見表1。
表1 原料的化學組成/%
2.2制樣
將混合均勻的澆注料倒入模型，經振動成型為40mmx40mmx160mm條形試樣，在室溫下養護24h后脫模，測定經110℃，24h;600℃，5h;1780℃，8h熱處理后試樣的體積密度、線變化率、抗折強度和耐壓強度。
3 結果及討論
3.1 氧化鋯空心速加入量對澆注料性能的影響
圖1示出了氧化鋯空心球含量不同的試樣在110℃，24h烘后和1780℃，8h燒后，試樣的體積密度和耐壓強度與氧化鋯空心球加入量的關系。
圖1 氧化鋯空心球加入量與澆注料物理性能的關系
從圖1可以看出，隨著空心球加入量的增加，澆注料的烘后和燒后的體積密度大幅度降低，烘后強度也大幅度降低，但其燒后強度變化趨于平緩。這是因?yàn)樵嚇雍婧髲?qiáng)度取決于結合劑與空心球和細粉的物理結合強度，空心球的比例大，即球與細粉的物理結合層薄弱，因而強度隨著空心球的比例增加而急劇下降。試樣經過1780℃，8h燒后，其強度主要取決于基質的燒結情況，即基質結構。在澆注料基質配料組成基本相同的情況下，基質高溫?zé)蟮慕M織結構基本相同，所以其強度隨空心球的比例變化而趨于平緩。因此，要想制得體積密度小于2.8 g·cm -3、耐壓強度大于40MPa的空心球澆注料，當氧化鋯空心球的自然堆積密度為1.8 ~ 2.5 g·cm-3時，空心球的加入量以60% -70%為宜。
3.2 m-ZrO2微粉的加入對澆注料物理性能的影響
m-Zr02微粉的粒徑分布為：<0.3um的17%，< 1.0 um的44.9%，<3.0um的 87.7%，< 5.0um的100%，中值直徑1.84um。圖2示出了氧化鋯空心球數量一定時，澆注料中m-ZrO2微粉加入量與澆注料物理性能的關系。

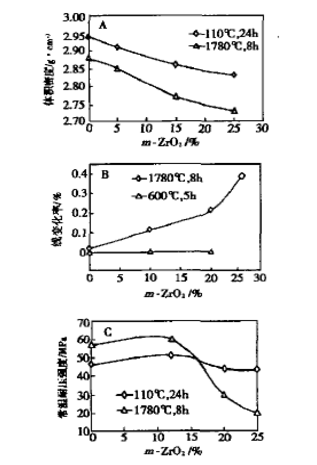

圖2 m-ZrO2微粉含量與澆注料物理性能的關系
從圖2A和圖2B中可以看出，隨著m-ZrO2微粉量的增加，即c-ZrO2細粉量的減少，材料的體積密度有明顯降低，燒后線變化率增大。產生這種現象的原因主要有以下兩個方面：
(1)m-ZrO2與c-ZrO2在容重上的差別，m-ZrO2的理論密度為5.560g·cm-3，而c-ZrO2的理論密度為 6.09g·cm-3。
(2)氧化鋯的晶相轉化：
氧化鋯的這一馬氏體相變伴隨有5%-7%的體積效應。
從圖2C可以看出，隨著m-ZrO2微粉含量的增加，烘后強度先略有增加而后又稍有下降，直至平穩。燒后強度亦是先略有增加，但當m-ZrO2含量>12%時，強度驟然下降。由此可見，隨著引入m-ZrO2微粉量的增加，澆注料的流動性得到改善，強度逐步提高，但當加入量達到12%以上時，其一，由于超微粉的凝聚粘滯作用，造成流動性喊弱，試樣的強度下降;其二，過多地引入m-ZrO2，由于其本身相變，造成基質裂紋過多，弱化了基質結構，使得燒后強度急劇下降。
3.3 添加劑A(復含磷酸鹽)的影響
圖3和圖4示出了添加劑A的不同含量(從4C到4F逐漸增加)對澆注料的物理性能的影響。
由圖3、4可知，與4#(無添加劑)試樣相比，含添加劑A的試樣，其烘干和髙溫?zé)蟮膹?qiáng)度均有較大提高。這是由于添加劑A在常溫下能與結合劑進行化學作用，從而使得材料的烘后強度大幅度提高，添加劑A在高溫?zé)蓵r(shí)又能有效地彌散強化氧化鋯晶界，使其燒后強度亦大幅度提高。
圖3 添加劑A對體積密度的影響
圖4 添加劑A對抗折強度的影響
3.4 添加劑B(MgO-Al2O3系物質)的影響
以4#試樣組成為基礎，隨著B加入量的增加，試樣燒后強度逐漸增加。三種試樣燒后(1780℃，8h)抗折強度分別為：2.9 MPa，4.5 MPa，9.75 MPa。這是由于添加劑B在1780℃下與氧化鋯形成固溶體，部分穩定了ZrO2。另外，由X射線衍射分析可知,燒后試樣中有t-ZrO2存在，減少了體積效應，使得基質結構組成較為合適，因而材料強度提高。但添加劑B的加入量增加到一定量時，澆注料難以成型，B合適的加入量為0.8% ~ 1.5%。
4 結論
(1)要制得體積密度小于2.8g，cm-3、耐壓強度大于40MPa的氧化鋯空心球澆注料，當氧化鋯空心球的自然堆積密度為1.8-2.5 g·cm-3時，空心球的加入量以60% -70%為宜。
(2)m-Zr02微粉的適量加入，既可使?jié)沧⒘嫌幸粋�(gè)較合適的體積密度，又可使其強度增加。
(3)加入少量的添加劑A，能有效地彌散強化氧化鋯晶界，提高了材料的強度。
(4)加入少量的添加劑B，除能促迸材料致密化外，還影響材料的相組成，從而提高了材料的常溫、高溫物理性能。
