低水泥澆注料與普通澆注料都是以硬鋁酸鈣水泥結(jié)合的耐火澆注料，由于在配制低水泥澆注料時選用了合適的表面活性添加劑，氧化物超細(xì)粉以及合理的骨料顆粒級配，所以可以改變水泥的團(tuán)粒結(jié)構(gòu)，使之成為均勻的分散體，從而提高水泥的膠結(jié)作用，并顯著降低用水量；另外還可以改善孔結(jié)構(gòu)，提高澆注料的強(qiáng)度。低水泥澆注料的水量由普通澆注料的10%~15%降到5%~8%，水泥用量也有15%~20%降到5%~8%。
（1）低水泥澆注料與普通澆注料的氣孔對比

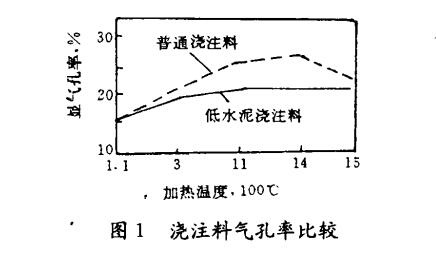

低溫時低水泥澆注料與普通澆注料的總孔隙相近。高溫加熱時低水泥澆注料變化不大，普通水泥澆注料總孔隙增加4%。如下圖1
另外，從孔徑和孔結(jié)構(gòu)看，低水泥澆注料大毛細(xì)孔減少，小毛細(xì)孔增多，且分布均勻，其微觀結(jié)構(gòu)更加密實(shí)，故其強(qiáng)度和耐蝕性提高。
（2）兩種耐火澆注料的強(qiáng)度變化特點(diǎn)

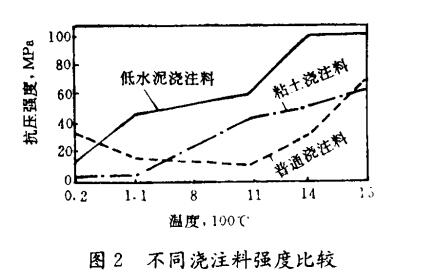

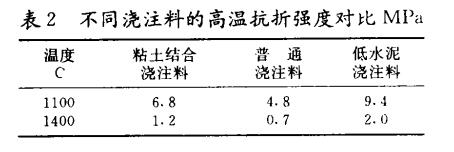

圖2為低水泥澆注料與普通澆注料、粘土澆注料強(qiáng)度變化的比較�？梢�，低水泥澆注料常溫強(qiáng)度較高，而中溫強(qiáng)度也不降低。表2表明了不同澆注料高溫?zé)釕B(tài)抗折強(qiáng)度的對比，可見低水泥澆注料的高溫抗折強(qiáng)度為普通澆注料的2~3倍，比粘土的也提高了許多。著說明低水泥澆注料兼有普通澆注料和粘土澆注料兩者的優(yōu)點(diǎn)，它在各種溫度下都有高強(qiáng)度的特點(diǎn)，這對于溫度高，出鋼頻繁，鋼錠和鉗吊經(jīng)常碰撞的場合，無疑是有好處的。
（3）線變化特點(diǎn)

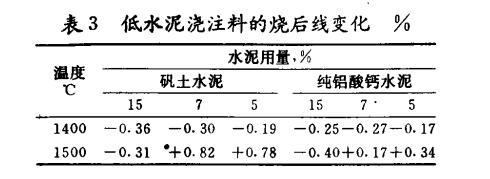

低水泥澆注料燒后線變化如表3.當(dāng)溫度在1400℃以下時，低水泥澆注料的線變化為負(fù)值（收縮），但不太大。至1500℃時為正值（膨脹），其值為+0.1%~0.8%之間。這一特性體現(xiàn)了低水泥澆注料高溫體積穩(wěn)定性好，低水泥澆注料在加熱過程中，熱膨脹曲線為平緩且在整個過程區(qū)域內(nèi)不呈現(xiàn)收縮的特點(diǎn)，這對于不定型耐火材料很重要的。

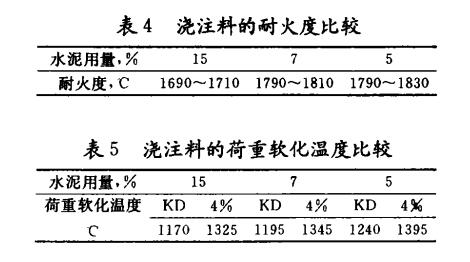

（4）耐火度和荷重軟化點(diǎn)的比較見下表
