各種結構形式的水冷沖天爐，其爐襯材料與修筑方法不盡相同：兩班制水冷爐的爐齡稍長于常爐襯沖天爐，爐襯材料和修筑方法與常爐襯沖天爐基本相同。
水冷長爐齡沖天爐的煙囪與預熱段爐襯的工作條件與常爐襯沖天爐完全相同，因此可以按照常爐襯沖天爐有關規定和材料修筑。水冷長爐齡沖天爐與常爐襯沖天爐的區別僅僅在于熔煉區以下部分，在此主要介紹熔煉區以下部分的爐襯問題。
1、水冷沖天爐早期爐襯介紹

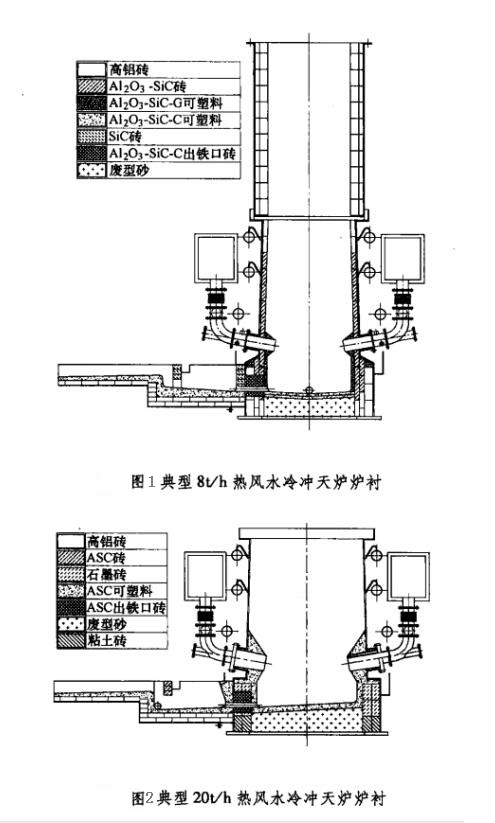

圖1表示了爐齡一周（約140h）的8t/h熱風水冷長爐齡沖天爐耐火材料的使用情況。該爐預熱段全部采用高鋁磚修筑，水冷爐壁內下部采用AL2O3+SiC異型磚修筑，該磚的高度為230mm、厚度為65mm，磚在寬度方向呈梯形以適應水冷爐壁的錐形內腔：水冷爐壁內最高兩周采用高鋁磚修筑，水冷爐壁內的耐火磚修筑厚度約為65mm。
該爐爐缸外層用高鋁磚修筑、內層用AL2O3+SiC磚修筑。爐壁與耐火磚之間的不規則縫隙使用AL2O3+Si C+C系耐火可塑料填充，爐底用廢舊型砂鋪墊。最后在爐缸表面、爐底表面敷貼一層厚度約80mm的AL2O3+SiC+C系耐火可塑料。該爐出鐵口采用AL2O3+SiC+C系成型磚，連續出鐵出渣槽底層用高鋁磚修筑，表面鋪設AL2O3+SiC+C耐火可塑料。
圖2表示了20t/h熱風水冷長爐齡沖天爐耐火材料的使用情況。該爐水冷爐壁內部不敷設耐火材料的使用情況。該爐水冷爐壁內部不敷設耐火材料，被習慣稱為無爐襯沖天爐。該爐爐缸先采用石墨磚修筑，然后在爐缸表面、爐底表面鋪設ASC耐火可塑料。出鐵口采用ASC出鐵口成型磚。該爐其余部分與上述8t/h熱風水冷爐的爐襯基本相同。早期爐襯技術設計的材料品種比較多，同時爐齡較短、頓也爐襯費用較高。
