耐火磚拱角磚型號

耐火磚拱角磚的尺寸在搭配使用時事實上包括一個直角三角形，即有兩個互為余角的傾斜角。例如，傾斜角Φ=52^o的拱角的另一傾斜角為38^o，所以中心角104^o的拱頂所采用的38^o拱腳可用52^o  的耐火磚拱角磚的另一傾斜角。厚度380及440mm的爐頂拱腳的兩余角有時這樣使用。這樣，拱腳的標準傾斜角包括30^o．38^o，45^o，52^o及60^o。耐火磚拱腳磚的斜面長度L應等于所配用楔形的大小頭距離b，一般采用114，230，300，380及440mm。

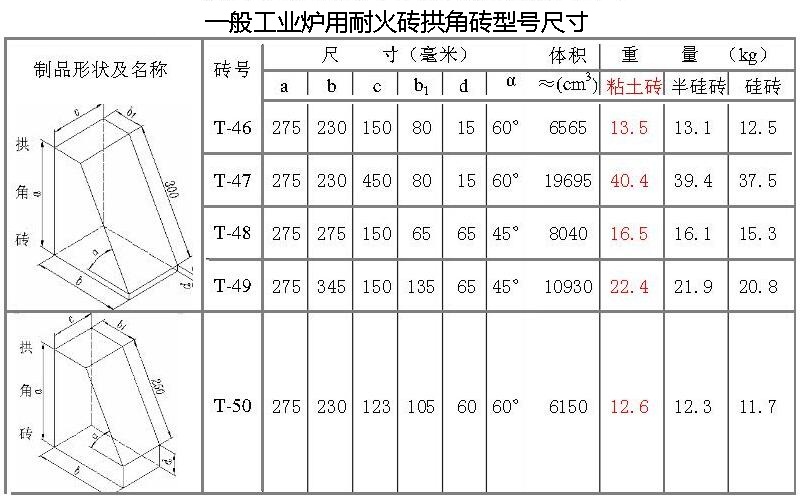

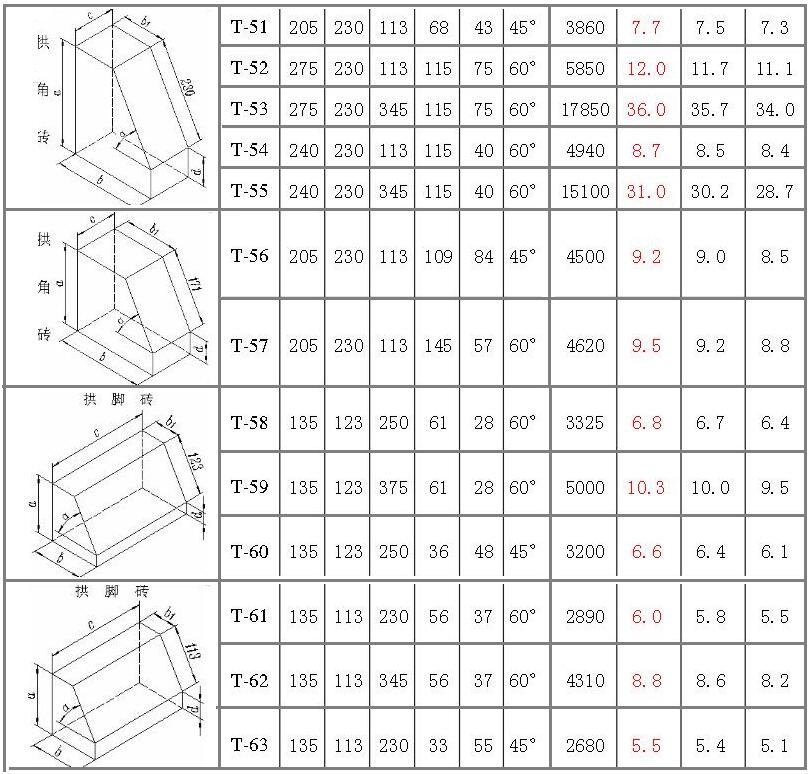

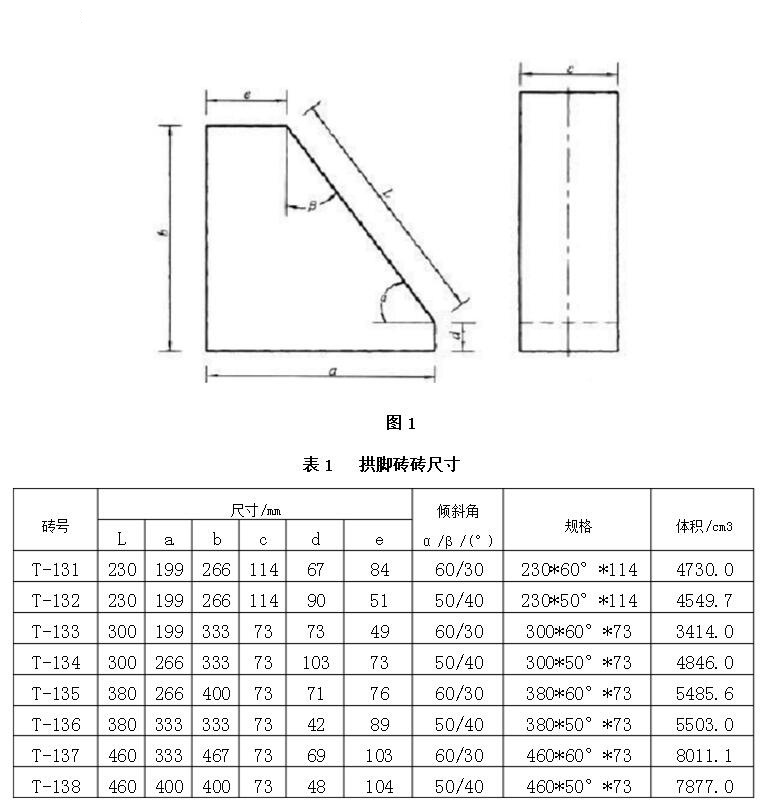

耐火磚拱角磚的厚度c應等于所配用楔形磚的有效尺寸c，用于側楔形磚的耐火磚拱腳磚的厚度C=230mm；用于230mm，豎楔形磚的拱腳的厚度c取114mm.為減輕重量，斜而長300，380及400mm的耐火磚拱腳磚的厚度減半，即75mm.但砌階梯狀斜頂時，經常發現兩塊拱|角磚并排砌在一起，厚度超過拱頂磚環的寬度150mm，由于多一條磚縫，加之尺寸的正偏差及面積的扭曲，其厚度有竟達160mm。這給砌斜頂帶來相當大的困難。為消除這一缺點，在修訂耐火磚尺寸標準時已將耐火磚拱腳磚的厚度改為73mm。兩直角邊尺寸，可根據傾斜角計算出來。耐火磚拱角磚常用的有效尺寸，及規格型號如下圖所示。
