由于殘渣爐在生產過程中，爐襯耐火材料要面臨殘渣的侵蝕和經常性急冷急熱的沖擊，所以要選用抗熱震性好、抗侵蝕的剛玉莫來石磚為主要耐火材料，爐底周邊用剛玉質搗打料，爐襯外面使用熱導率低的莫來石輕質磚。
一、爐襯耐火材料的施工所需要注意的事項
1、爐墻與爐底的施工
基本要求：內襯與外襯的水平縫不能直通，內襯與外襯的上下層磚的立磚縫不能在一條直線上。鋪爐底澆注料要控制兩邊的高度和斜度。爐墻剛玉莫來石磚和爐底剛玉莫來石磚之間的間隙用高鋁質澆注料填充。在砌筑剛玉磚時，要邊砌邊注意檢查爐體中心點和橢圓度，以便及時校正。
1、煙道口磚的施工
基本要求：煙道口磚是一種特制異型剛玉莫來石磚，煙道口磚與水平煙道磚的鏈接處要嚴密無縫，防止漏氣、漏水。
2、爐喉及爐墻上部的施工
基本要求：搭好托架、安裝好拖轉用胎具，校正中心不偏離。要注意砌好的剛玉莫來石磚在上后方要砌成斜坡，以保證與拱角磚斜面的距離。
3、拱角磚和爐頂磚的施工
基本要求：砌磚時要注意檢查中心（半徑）和爐體內徑
二、檢查與烘爐
1、檢查與清理
（1）檢查爐內腔各部位相關尺寸；
（2）檢查砌爐質量；
（3）全面清理爐內殘留物，爐底加澆注料涂層。
2、自然干燥
（1）上下口不封，用紅外燈烘干7天；
（2）在下口加小吹風機排濕。
3、最后一步為加熱干燥及烘爐
三、總結
由于各種原因需頻繁的停爐，升、降溫，特別是爐頂噴水口，對耐火材料構成經常性的急冷急熱沖擊，所以，DMT殘渣爐爐襯要選用抗熱震性好、抗侵蝕的剛玉莫來石磚為主要耐火材料。
我們生產的剛玉莫來石磚采用的以優(yōu)質工業(yè)氧化鋁為原料經電容冶煉而成的電熔白剛玉，合成莫來石、氧化鉻等為原料，經成型、高溫燒結而成。產品具有結構致密、耐壓強度高、耐高溫（≥1790℃）、熱震穩(wěn)定性好，耐酸、堿性氣體侵蝕，不受H2、CO等還原氣體的影響。

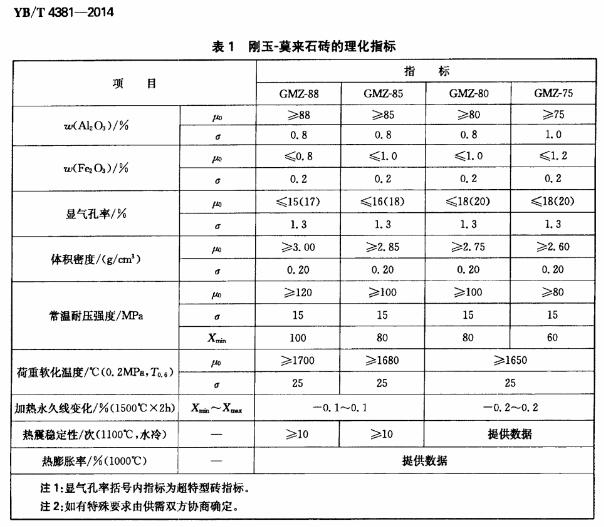

剛玉莫來石磚氧化鋁含量高、雜質含量低、化學穩(wěn)定性好。剛玉莫來石磚的強度及穩(wěn)定氣孔結構使得材料能在高溫下使用，它的低密度及低熱傳導率能大量節(jié)省能量。
