低體積密度陶粒耐火澆注料是采用優(yōu)質(zhì)頁巖陶粒、耐火粉料和結(jié)合劑及外加劑配制呈的。其特點(diǎn)是體積密度低、強(qiáng)度較高、燒后線變化較小和熱導(dǎo)率低等，是石化管式加熱爐等中低溫?zé)峁ぴO(shè)備的良好襯里材料。因?yàn)轶w積密度一般≤1.0 g·cm-3、主要用于管式加熱爐襯里，故稱為低體積密度陶粒耐火澆注料，或稱為襯里輕質(zhì)耐火澆注料。

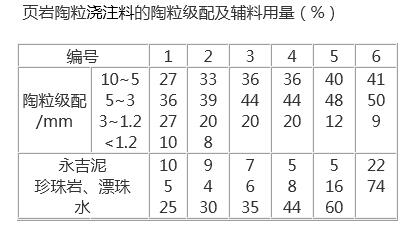

頁巖陶粒耐火澆注料的性能，是用標(biāo)準(zhǔn)試樣按標(biāo)準(zhǔn)檢驗(yàn)的。按配合比要求，稱量原材料質(zhì)量，干混均勻，即可加水濕混練。拌和料倒進(jìn)模內(nèi)，振動(dòng)臺(tái)振動(dòng)成型或手工振動(dòng)成型，直至料面返漿為止。因?yàn)橄挡捎迷ぬ樟Ｗ髂突鸸橇�，吸水率較小，故不用先濕潤陶粒再加粉料和水泥。成型后的試樣，自然養(yǎng)護(hù)1天拆模，再自然養(yǎng)護(hù)2天，即可檢驗(yàn)性能，當(dāng)環(huán)境溫度高于25℃時(shí)，試樣或襯體初凝后，應(yīng)進(jìn)行潮濕養(yǎng)護(hù)。從表中看出，壓延陶粒耐火澆注料的性能是優(yōu)良的。體積密度為0.99 g·cm-3的澆注料，3天耐壓強(qiáng)度大于10Mpa，可做成預(yù)制塊進(jìn)行吊裝，同時(shí)燒后線變化呈膨脹狀態(tài)，高溫下不易產(chǎn)生裂紋，有利于使用。
